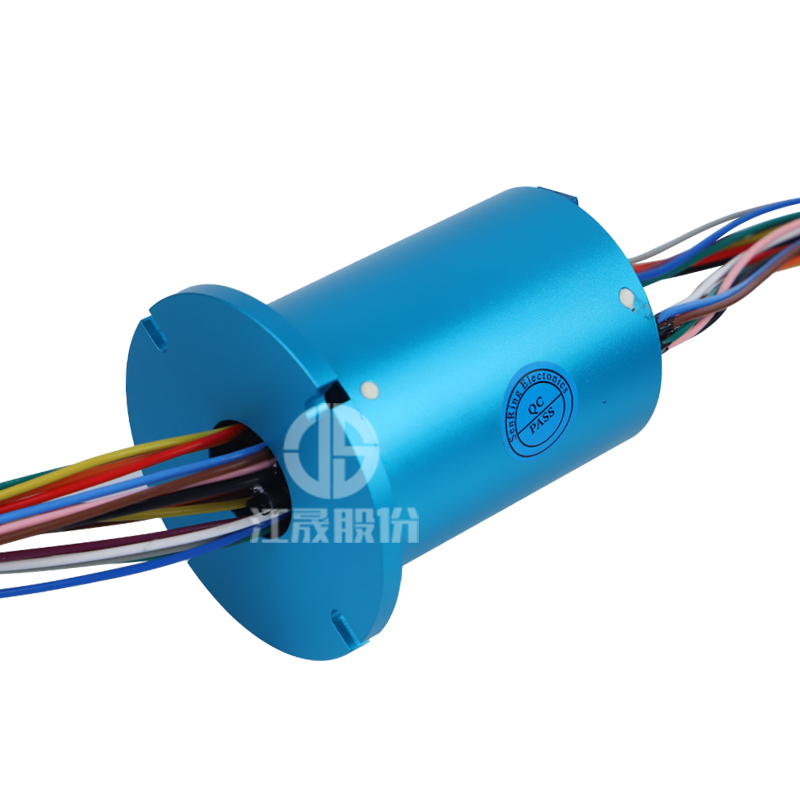

JS6Q56系列标准多路气液电组合滑环特点：
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等，应用于工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等。
可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；
支持1~24路个气液通道，1~500路功率电源线或信号线；
标准接口有G1/8"，G3/8"、G1/4"、G1/2"、M5等
采用的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠
安装法兰尺寸可根据客户要求任意匹配
标准化产品，有库存
多触点刷丝和平环的匹配设计，高寿命合金摩擦副，具有优良的电气接触特性和自润滑性能
支持信号，功率，气液混合传输
可基于标准型号定制电路数和电流电压
注：安装法兰尺寸大小及止转孔位置大小可根据客户要求定制。
JS6Q56系列标准多路气液电组合滑环选型表：
型号 | 长度Lmm | 环路数 | 电流电压 |
JS6Q56A002 | 30.6 | 2 | 电流3A,电压110V |
JS6Q56A004 | 33.6 | 4 | |
JS6Q56A006 | 36.6 | 6 | |
JS6Q56A008 | 39.6 | 8 | |
JS6Q56A012 | 45.6 | 12 | |
JS6Q56A018 | 54.6 | 18 | |
JS6Q56A024 | 63.6 | 24 | |
JS6Q56A030 | 72.6 | 30 | |
JS6Q56A035 | 80.1 | 35 | |
JS6Q56002 | 31.5 | 2 | 电流5A,电压380V |
JS6Q56004 | 35.9 | 4 | |
JS6Q56006 | 40.3 | 6 | |
JS6Q56008 | 44.7 | 8 | |
JS6Q56012 | 53.5 | 12 | |
JS6Q56018 | 66.7 | 18 | |
JS6Q56024 | 79.9 | 24 | |
注：电流大小和环路数并不局限于表中所列，可以任意匹配，具体可咨询江晟客服。 | |||
JS6Q56系列标准多路气液电组合滑环技术规格参数：
电气技术指标 | |||||
电流 | 5A | 3A | |||
额定电压 | 0-380VAC/DC | 0-110VAC/DC | |||
绝缘电阻 | ≥1000MΩ/500VDC； | ≥500MΩ/250VDC； | |||
绝缘强度 | ≥800VAC@50Hz60s | ≥250VAC@50Hz60s | |||
动态电阻变化值 | ≤0.01Ω | ≤0.01Ω | |||
导线规格 | 0.35mm²镀银铁氟龙 | 0.2mm²镀银铁氟龙 | |||
导线长度 | 标准长度0.3米（可据客户要求做任意长度） | ||||
气环技术参数 | |||||
通路数 | 6路 | ||||
通径 | 3mm | ||||
接口 | M5 | ||||
压力 | 0-1.1MPa | ||||
机械技术指标 | |||||
产品等级 | VC(通用级) | VD（工业级） | VH（级） | ||
工作寿命 | 4000万转 | 8000万转 | 1.2亿转 | ||
额定转速 | 300RPM | 800RPM | 1500RPM | ||
接触材料 | 银合金 | 镀金 | 金合金 | ||
工作温度 | -30℃~80℃ | ||||
工作湿度 | 0~85% RH | ||||
整体结构材料 | 工程塑料/铝合金 | 工程塑料/铝合金 | 铝合金 | ||
防护等级 | IP54 | ||||
