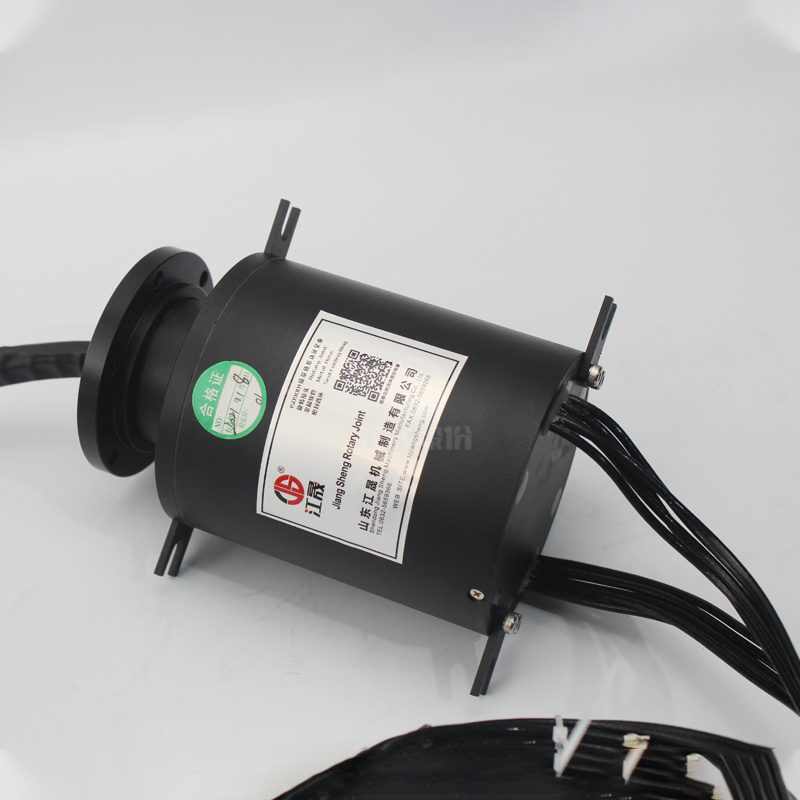

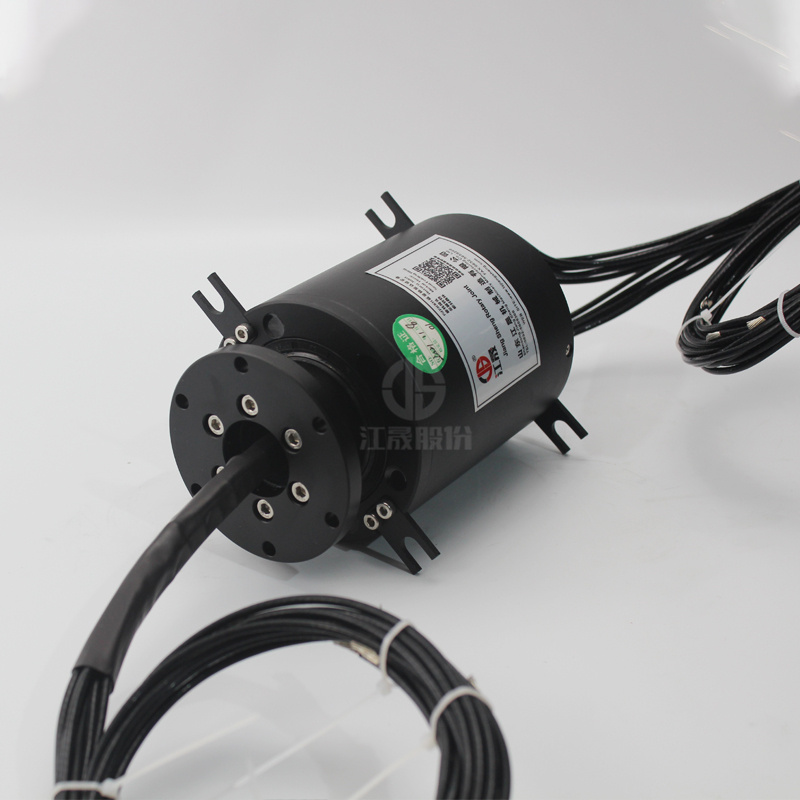

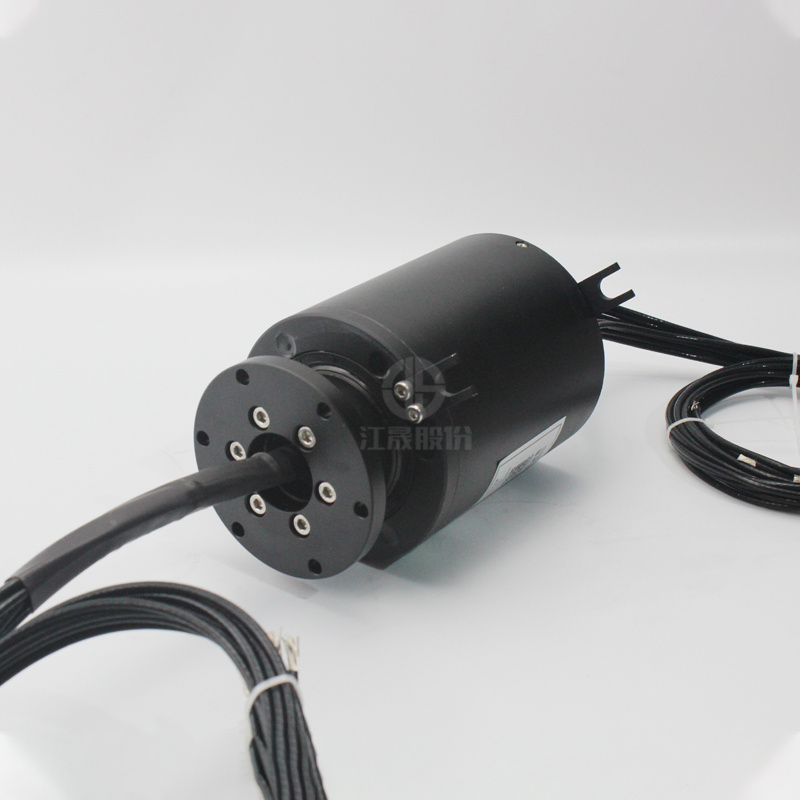

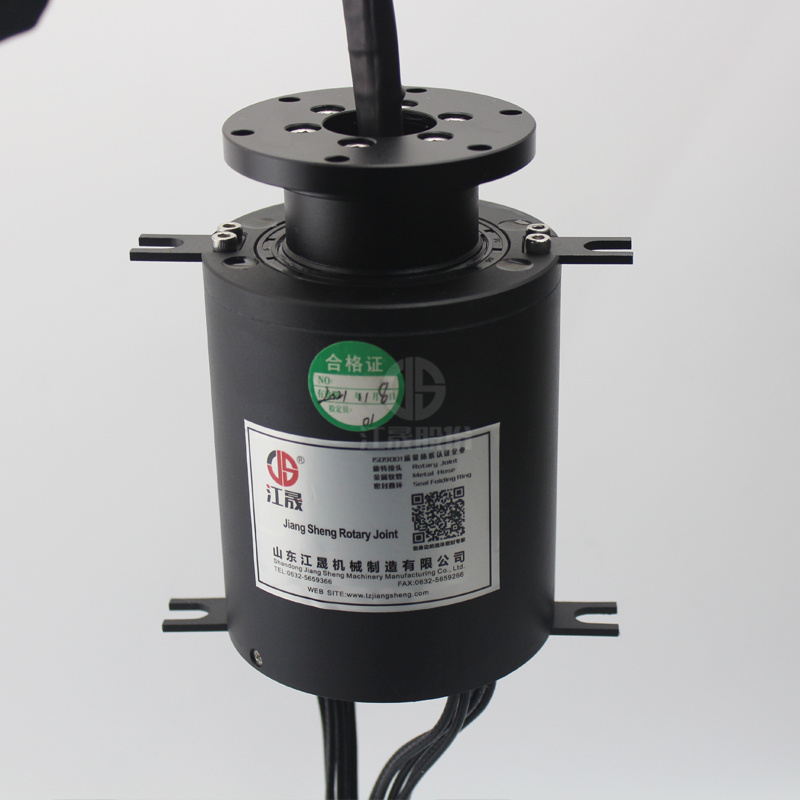

JSD78A系列标准单路气式导电滑环特点：
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。
可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；
支持1~24路个气液通道，1~500路功率电源线或信号线；
标准接口有G1/8"，G3/8"、G1/4"、G1/2"、M5等
采用的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠
安装法兰尺寸可根据客户要求任意匹配
标准化产品，有库存
多触点刷丝和平环的匹配设计，高寿命合金摩擦副，具有优良的电气接触特性和自润滑性能
支持信号，功率，气液混合传输
可基于标准型号定制电路数和电流电压
注：安装法兰尺寸大小可根据客户要求定制，接口为RC3/8、RC1/2，气通径为10mm、15mm。
JSD78A系列标准单路气式导电滑环选型表：
型号 | 长度Lmm | 25A | 18A | 10A | 5A | 总环数 |
JSD78A006-01 | 57.5 | 6 | 6 | |||
JSD78A006-02 | 57.5 | 6 | 6 | |||
JSD78A006-03 | 57.5 | 6 | 6 | |||
JSD78A006-04 | 57.5 | 12 | 12 | |||
JSD78A012-01 | 81.5 | 6 | 12 | 18 | ||
JSD78A012-02 | 81.5 | 6 | 12 | 18 | ||
JSD78A012-03 | 81.5 | 6 | 12 | 18 | ||
JSD78A012-04 | 81.5 | 12 | 12 | |||
JSD78A012-05 | 81.5 | 12 | 12 | |||
JSD78A012-06 | 81.5 | 12 | 12 | |||
JSD78A012-07 | 81.5 | 24 | 24 | |||
JSD78A018-01 | 105.5 | 6 | 24 | 30 | ||
JSD78A018-02 | 105.5 | 6 | 24 | 30 | ||
JSD78A018-03 | 105.5 | 6 | 24 | 30 | ||
JSD78A018-04 | 105.5 | 12 | 12 | 24 | ||
JSD78A018-05 | 105.5 | 12 | 12 | 24 | ||
JSD78A018-06 | 105.5 | 12 | 12 | 24 | ||
JSD78A018-07 | 105.5 | 18 | 18 | |||
JSD78A018-08 | 105.5 | 18 | 18 | |||
JSD78A018-09 | 105.5 | 16 | 18 | |||
JSD78A018-10 | 105.5 | 36 | 36 | |||
JSD78A024-01 | 129.5 | 6 | 36 | 42 | ||
JSD78A024-02 | 129.5 | 6 | 36 | 42 | ||
JSD78A024-03 | 129.5 | 6 | 36 | 42 | ||
JSD78A024-04 | 129.5 | 12 | 24 | 36 | ||
JSD78A024-05 | 129.5 | 12 | 24 | 36 | ||
JSD78A024-06 | 129.5 | 12 | 24 | 36 | ||
JSD78A024-07 | 129.5 | 18 | 12 | 34 | ||
JSD78A024-08 | 129.5 | 15 | 12 | 27 | ||
JSD78A024-09 | 129.5 | 24 | 24 | |||
JSD78A024-10 | 129.5 | 20 | 20 | |||
JSD78A024-11 | 129.5 | 48 | 48 | |||
注：1、电流大小和环路数并不局限于表中所列，可以任意匹配，具体可咨询江晟技术客服。 2、理论上可并线使用从而使载流量电流叠加，但须使用同一规格导线且线长相同，否则会导致电流不均烧坏产品，并线使用前请咨询江晟技术服务。 | ||||||
JSD78A系列标准单路气式导电滑环技术规格参数：
电气技术指标 | ||||
电流 | 功率环 | 信号环 | ||
额定电压 | 0-440VAC/DC | 0-220VAC/DC | ||
绝缘电阻 | ≥1000MΩ/500VDC； | ≥500MΩ/500VDC； | ||
绝缘强度 | ≥1000VAC@50Hz60s | ≥500VAC@50Hz60s | ||
动态电阻变化值 | ≤0.01Ω | ≤0.01Ω | ||
导线规格 | 1mm²/10A，2mm²/20A，3mm²/27A，4mm²/32A²全铜镀锡导线 | 0.35mm²镀银铁氟龙线 | ||
导线长度 | 标准长度0.3米（可据客户要求做任意长度） | |||
气环技术参数 | ||||
通径 | 10、15可选 | |||
接口 | RC3/8、RC1/2可选 | |||
压力 | 0-2MPa | |||
机械技术指标 | ||||
产品等级 | VC(通用级) | VD（工业级） | VH（级） | |
工作寿命 | 4000万转 | 8000万转 | 1.2亿转 | |
额定转速 | 300RPM | 800RPM | 1500RPM | |
接触材料 | 银合金 | 镀金 | 金合金 | |
工作温度 | -30℃~80℃ | |||
工作湿度 | 0~85% RH | |||
整体结构材料 | 工程塑料/铝合金 | 工程塑料/铝合金 | 铝合金 | |
防护等级 | IP54 | |||
